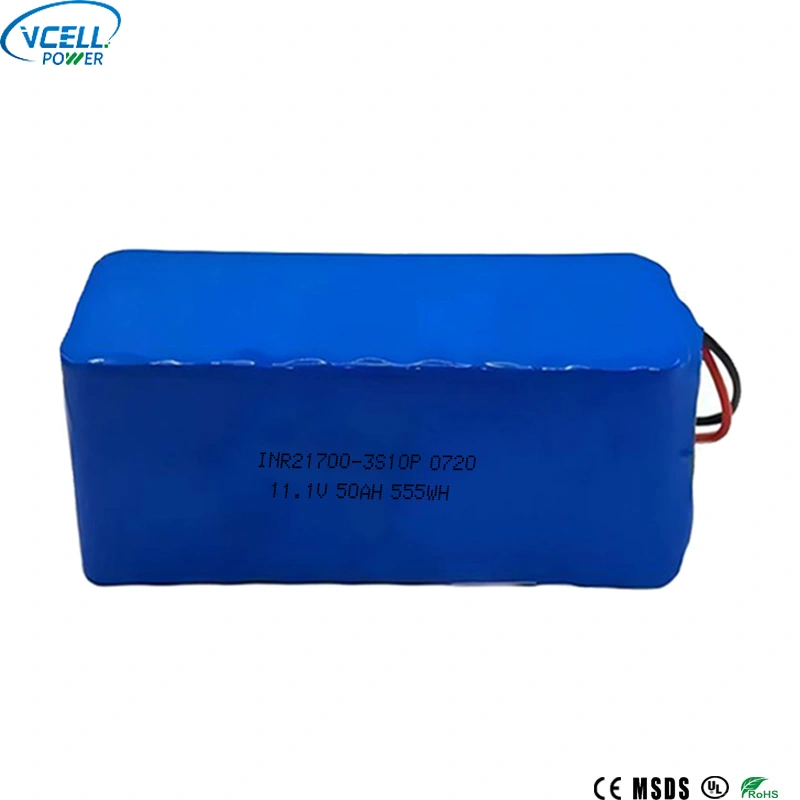

Batterie au lithium-ionLa technologie est devenue une plate-forme majeure pour l’électronique portable, la mobilité électrique, les équipements industriels, le stockage d’énergie, la robotique et de nombreux autres systèmes électriques. Son attrait vient de la combinaison d'une énergie spécifique relativement élevée, d'un fonctionnement rechargeable, d'une architecture de pack flexible et d'une compatibilité avec des systèmes sophistiqués de gestion de batterie. Cependant, sélectionner une batterie adaptée ne consiste pas simplement à choisir la capacité la plus élevée disponible. La conception complète implique la chimie des cellules, la tension nominale, la capacité, le taux de décharge, les conditions de charge, le comportement thermique, la disposition des cellules, l'architecture de protection, les dimensions du boîtier, les exigences de communication, la conception des connecteurs, l'exposition environnementale et les considérations de transport. Différentes compositions chimiques peuvent produire des comportements très différents même si elles appartiennent à la même grande famille à base de lithium. Les cellules cylindriques, les cellules en poche et d'autres formats créent également différentes possibilités de conception mécanique et thermique. Une batterie bien conçue commence donc par la charge de l'équipement et l'environnement de fonctionnement, puis remonte vers la sélection des cellules, l'architecture électrique, la protection, la gestion thermique, les tests et l'intégration finale.
Table des matières
Cliquez sur n’importe quel sujet pour accéder directement à la section.
- 1. Pourquoi la technologie du lithium rechargeable est-elle devenue si largement utilisée ?
- 2. Comment une pile au lithium rechargeable stocke-t-elle et libère-t-elle de l’énergie ?
- 3. Quelles compositions chimiques cellulaires les ingénieurs devraient-ils comparer ?
- 4. Comment la tension, la capacité et l’énergie sont-elles liées les unes aux autres ?
- 5. Pourquoi le taux de décharge et le taux C sont-ils importants ?
- 6. Comment un système de gestion de batterie protège-t-il le pack ?
- 7. Comment les formats de cellules affectent-ils la conception des packs ?
- 8. Comment concevoir la gestion thermique ?
- 9. Que faut-il prendre en compte lors du chargement d’une batterie au lithium ?
- 10. Comment les batteries prennent-elles en charge différentes applications ?
- 11. Quels facteurs de sécurité et de transport sont importants ?
- 12. Quelles erreurs courantes de sélection de batterie doivent être évitées ?
- 13. Que doit inclure une spécification de batterie professionnelle ?
- 14. Foire aux questions
Pourquoi la technologie du lithium rechargeable est-elle devenue si largement utilisée ?
Les batteries rechargeables au lithium sont attrayantes car elles peuvent stocker une quantité importante d’énergie électrique dans un boîtier relativement compact tout en prenant en charge des cycles de charge et de décharge répétés. Leur architecture électrique flexible permet également aux fabricants de créer des packs pour des exigences de tension et de capacité très différentes.
La technologie est désormais utilisée sur une large gamme d’équipements. Les appareils électroniques portables ont besoin de sources d’énergie compactes. Les plates-formes de mobilité électrique ont besoin de batteries capables de fournir à la fois de l’énergie et de la puissance dans un espace physique limité. Les équipements industriels peuvent nécessiter un comportement de décharge prévisible sur des périodes de fonctionnement prolongées. Les systèmes de stockage d'énergie peuvent donner la priorité à la durée de vie, à la stabilité thermique, à la surveillance et à la charge contrôlée.
Ces applications partagent un principe commun : la batterie doit répondre aux exigences électriques et mécaniques de l'équipement.
Cela semble simple, mais les équipements du monde réel fonctionnent rarement avec une seule charge constante. Un moteur peut consommer un courant élevé au démarrage et un courant beaucoup plus faible une fois qu'il atteint la vitesse de fonctionnement. Un appareil portable peut alterner entre les modes veille, veille, communication et performances maximales. Un robot mobile peut accélérer, s'arrêter, monter et faire fonctionner des moteurs auxiliaires tout au long du même cycle de service.
La batterie doit donc répondre à l’évolution de la demande de courant tout en restant dans ses limites électriques et thermiques conçues.
Des piles au lithium bien conçues peuvent fournir une énergie substantielle par rapport à leur masse et leur volume, prenant en charge des architectures d'équipement compactes.
Les cellules peuvent être disposées en combinaisons en série et en parallèle pour créer différentes plates-formes de tension et de capacité.
Des produits chimiques rechargeables appropriés peuvent prendre en charge des cycles de charge et de décharge répétés dans des conditions de fonctionnement contrôlées.
Les systèmes de gestion de batterie peuvent surveiller les conditions électriques et thermiques et fournir plusieurs niveaux de protection.
Pourquoi la conception des emballages est aussi importante que la sélection des cellules
Une cellule n’est que l’élément de base. Une fois que plusieurs cellules sont combinées, le système introduit des exigences techniques supplémentaires. Les cellules doivent rester équilibrées. Les chemins actuels doivent être conçus correctement. Les connexions électriques nécessitent une isolation et un support mécanique appropriés. Le boîtier doit protéger les cellules sans empêcher la chaleur de quitter le pack.
Pour de nombreuses applications industrielles, la batterie nécessite également un connecteur externe, une interface de charge, un fusible, une interface de communication, une structure de montage ou un débranchement de service. Ces éléments peuvent influencer la taille finale et les performances du pack.
Pourquoi les exigences de candidature passent en premier
Il est courant de commencer la sélection de batterie à partir d’un modèle de cellule préféré. Un processus plus fiable commence par l'équipement.
L'ingénieur doit d'abord identifier la tension de fonctionnement, la charge moyenne, la charge de pointe, la durée de fonctionnement, les conditions de charge, la température ambiante, l'espace physique, les vibrations et les fonctions de communication ou de protection requises. Ce n’est qu’alors que la chimie cellulaire et la structure du pack doivent être sélectionnées.
Comment une pile au lithium rechargeable stocke-t-elle et libère-t-elle de l’énergie ?
Une pile au lithium rechargeable stocke l’énergie grâce à des réactions électrochimiques réversibles. Pendant la charge, l’énergie électrique propulse les ions lithium d’une structure d’électrode vers une autre. Pendant la décharge, les ions reviennent à travers l'électrolyte tandis que les électrons voyagent à travers le circuit externe pour alimenter l'équipement connecté.
La cellule de base contient plusieurs éléments critiques, notamment une électrode positive, une électrode négative, un séparateur, un électrolyte, des collecteurs de courant et un emballage de protection.
Électrode positive
Le matériau de l'électrode positive influence fortement la tension de fonctionnement, les caractéristiques énergétiques, le comportement thermique et d'autres propriétés de performance de la cellule. Différentes compositions chimiques cathodiques peuvent donc produire un comportement cellulaire très différent.
Électrode négative
L'électrode négative utilise généralement un matériau à base de carbone dans de nombreux systèmes rechargeables au lithium. Il fournit une structure hôte pour les ions lithium pendant la charge et la décharge.
Séparateur
Le séparateur sépare électriquement les électrodes positives et négatives tout en permettant le transport ionique à travers l'électrolyte. Son intégrité est extrêmement importante car un contact électrique direct entre les électrodes peut provoquer un grave défaut interne.
Électrolyte
L'électrolyte fournit un chemin de transport ionique entre les électrodes. Sa formulation et sa stabilité affectent le comportement électrique et thermique de la cellule.
Collecteurs de courant
Les collecteurs de courant transfèrent les électrons entre le matériau actif de l'électrode et les bornes électriques externes. Leur construction affecte la résistance et les performances thermiques.
Logement cellulaire
Le boîtier offre une protection mécanique et contrôle la manière dont les matériaux internes interagissent avec l'environnement externe. Les cellules cylindriques, prismatiques et en poche utilisent différentes approches de logement.
| Élément cellulaire | Fonction principale | Importance de la conception |
|---|---|---|
| Électrode positive | Participe au stockage et à la libération du lithium-ion | Forte influence sur la tension, l'énergie et la stabilité |
| Électrode négative | Héberge du lithium pendant le cyclisme | Influence la capacité, la capacité de débit et le comportement du cycle |
| Séparateur | Fournit une séparation électrique | Critique pour la sécurité interne |
| Électrolyte | Permet le transport ionique | Influence la conductivité et la stabilité électrochimique |
| Collecteurs de courant | Transporter le courant électronique | Influencer la résistance et la génération de chaleur |
| Logement | Fournit un confinement physique | Influence la protection mécanique et la gestion thermique |
La charge et la décharge sont des processus réversibles et non des images miroir identiques
La charge et la décharge impliquent des conditions électriques différentes. La charge est contrôlée par le chargeur et le système de gestion de la batterie, tandis que la décharge est pilotée par l'équipement connecté.
Cette distinction est importante car une batterie peut être capable de délivrer un certain courant sans nécessairement être adaptée à une charge au même courant.
Pourquoi la température des cellules change pendant le fonctionnement
Les cellules ont une résistance interne. Chaque fois que le courant circule, une partie de l’énergie est convertie en chaleur. La quantité de chaleur dépend du courant, de la résistance, de la température de fonctionnement, de l'état des cellules et d'autres facteurs électrochimiques.
À mesure que le courant augmente, la production de chaleur peut augmenter rapidement. C’est l’une des raisons pour lesquelles les applications de batteries à haut débit nécessitent une conception thermique soignée.
La cellule électrochimique n’est donc qu’un début. Le pack final doit contrôler la tension, le courant, la température, les contraintes mécaniques et les conditions de charge afin que la cellule reste dans sa fenêtre de fonctionnement spécifiée.
Quelles compositions chimiques cellulaires les ingénieurs devraient-ils comparer ?
La « batterie au lithium » n’est pas une simple chimie. Il existe plusieurs systèmes cathodiques et ils peuvent différer considérablement en termes de densité énergétique, de stabilité thermique, de caractéristiques de tension, de capacité de puissance, de comportement en cycle et d'applications recommandées.
Phosphate de fer et de lithium
Le phosphate de fer et de lithium, communément abrégé LFP, est connu pour sa forte stabilité thermique et ses performances à long cycle dans des conditions de fonctionnement appropriées. Sa tension nominale de cellule est inférieure à celle de certains produits chimiques au lithium riches en nickel, le pack nécessite donc une configuration en série différente pour atteindre la même tension système.
Le LFP est souvent envisagé pour le stockage stationnaire, les systèmes de secours, les systèmes d'énergie solaire et les applications où la durée de vie et les caractéristiques thermiques sont particulièrement importantes.
Chimie NMC
Les systèmes d'oxyde de nickel, de manganèse et de cobalt sont communément appelés NMC. Ces cellules peuvent fournir une densité énergétique plus élevée que de nombreuses conceptions LFP, ce qui les rend attrayantes pour les applications sensibles au poids.
Le compromis est que le système nécessite une gestion thermique et de charge minutieuse, et que les caractéristiques exactes dépendent de la formulation de la cellule.
Chimie LCO
L'oxyde de lithium et de cobalt a été largement utilisé dans l'électronique grand public. Il peut fournir une densité énergétique élevée, mais ses caractéristiques thermiques et de cycle rendent importantes une gestion minutieuse de la batterie et un contrôle des applications.
Chimie des ANC
Les systèmes nickel-cobalt-aluminium constituent une autre chimie du lithium à haute énergie. Ils ont été utilisés dans des applications nécessitant une densité énergétique élevée, mais la conception thermique et de sécurité au niveau du pack reste essentielle.
Pourquoi la chimie doit être sélectionnée dans l'application
La chimie correcte dépend de la fonction de l'équipement plutôt que d'un classement universel.
Souvent choisi lorsque la stabilité thermique, la durée de vie et le fonctionnement de longue durée sont importants.
Souvent sélectionné lorsque la densité énergétique et des performances énergétiques équilibrées sont importantes.
Couramment associé aux applications compactes d’électronique grand public nécessitant une densité énergétique élevée.
Utilisé dans certaines applications à haute énergie où un contrôle électrique et thermique minutieux est requis.
| Chimie | Force typique | Objectif de conception typique |
|---|---|---|
| LFP | Stabilité thermique et capacité de cycle | Poids du paquet, plate-forme de tension, fonctionnement longue durée |
| NMC | Densité énergétique et performances équilibrées | Gestion et protection thermique |
| LCO | Haute densité énergétique | Gestion thermique et charge maîtrisée |
| ANC | Capacité énergétique élevée | Contrôle thermique, protection et limites de fonctionnement |
Pourquoi la chimie ne devrait pas être sélectionnée sur les labels marketing
Deux cellules décrites avec la même chimie peuvent toujours se comporter différemment en raison de la formulation de l'électrode, du processus de fabrication, de la structure des particules, du système électrolytique, de la conception du séparateur, de la taille de la cellule et du contrôle qualité.
Par conséquent, la sélection professionnelle devrait examiner les données techniques réelles au lieu de se fier uniquement à une étiquette chimique.
La correspondance des cellules est tout aussi importante
Les cellules connectées dans le même pack doivent avoir des caractéristiques étroitement liées. Des différences significatives de capacité, de résistance interne ou d’état de charge peuvent créer un déséquilibre pendant le fonctionnement.
Ceci est particulièrement important dans les packs connectés en série, où le même courant circule dans chaque cellule de la chaîne.
Comment la tension, la capacité et l’énergie sont-elles liées les unes aux autres ?
Les spécifications des batteries contiennent souvent plusieurs chiffres faciles à confondre. La tension, la capacité, la puissance et l'énergie décrivent différentes caractéristiques.
Tension
La tension représente le potentiel électrique de la batterie. Dans une batterie, les cellules connectées en série additionnent leurs tensions.
Par exemple, une chaîne en série de dix cellules avec une tension nominale de cellule d'environ 3,6 V aurait une tension nominale de bloc d'environ 36 V.
Capacité
La capacité est généralement exprimée en ampères-heures, ou Ah. Il indique la quantité de charge que la batterie peut fournir dans des conditions de test spécifiées.
La capacité ne doit pas être interprétée comme une quantité fixe indépendante du courant, de la température, de la coupure de décharge et de la méthode de test.
Énergie
L’énergie électrique stockée est généralement exprimée en wattheures. Une relation simplifiée est :
Énergie (Wh) ≈ Tension (V) × Capacité (Ah)
Cette relation est utile pour l’estimation précoce du système. L'énergie réellement utilisable dépendra des conditions de décharge, des pertes de conversion, des limites de fonctionnement, de la température et de la stratégie de contrôle.
Pouvoir
La puissance est la vitesse à laquelle l’énergie est fournie. Une batterie peut avoir une énergie stockée importante tout en étant inadaptée à une application nécessitant un courant instantané très élevé.
C'est pourquoi la capacité et la puissance doivent toujours être évaluées séparément.
| Paramètre | Unité | Ce qu'il dit à l'ingénieur |
|---|---|---|
| Tension nominale | V | Plateforme de tension électrique |
| Capacité | Ah | Capacité de stockage de charges dans des conditions définies |
| Énergie | Wh | Énergie électrique stockée approximative |
| Pouvoir | W ou kW | Taux de livraison d'énergie électrique |
| Actuel | A | Charge électrique ou flux de charge |
Connexions série ou parallèle
Les connexions en série augmentent principalement la tension. Les connexions parallèles augmentent principalement la capacité et la capacité actuelle.
Un pack 10S3P, par exemple, contient dix cellules ou groupes de cellules en série et trois chemins parallèles. La tension et la capacité exactes dépendent des valeurs nominales de chaque cellule.
Pourquoi les calculs d'emballage nécessitent des marges opérationnelles
L'énergie théorique calculée à partir de la tension nominale et de la capacité nominale n'est pas toujours disponible pour l'équipement. Les limites de gestion de la batterie peuvent empêcher une décharge complète ou une charge complète afin de protéger les cellules.
La température modifie également la capacité pratique et le comportement énergétique. Les conditions froides peuvent augmenter la résistance interne et réduire la puissance disponible, tandis que les températures élevées peuvent accélérer la dégradation.
Pourquoi la plate-forme de tension est importante pour l'équipement
Les moteurs, onduleurs, cartes de commande, chargeurs, relais et autres composants sont conçus autour de plages de tension spécifiques.
Une batterie de capacité supérieure n'est pas automatiquement compatible si la tension du système est erronée. À l’inverse, une batterie avec la bonne tension peut toujours ne pas convenir si sa capacité actuelle est insuffisante.
Pourquoi le taux de décharge et le taux C sont-ils importants ?
La capacité d’une batterie ne décrit pas entièrement la rapidité avec laquelle elle peut libérer de l’énergie. Le taux de décharge est essentiel pour les moteurs, les outils électriques, les drones, la robotique, les équipements de traction et autres systèmes ayant une demande de courant de pointe importante.
Comprendre le taux C
Le taux C exprime le courant par rapport à la capacité de la batterie. Une décharge 1C signifie que le courant est numériquement égal à la capacité nominale en ampères-heures.
Pour une batterie de 20 Ah, une décharge 1C correspond à 20 A. Une décharge 2C correspond à 40 A, sous réserve des spécifications réelles de la batterie.
Courant continu ou courant de pointe
Certaines applications consomment un courant élevé pendant quelques secondes ou quelques minutes seulement, tandis que d'autres exigent un courant élevé en permanence.
Une batterie capable de supporter un bref pic peut ne pas convenir à un fonctionnement continu à haut débit, car un courant soutenu crée plus de chaleur et exerce une plus grande contrainte électrochimique sur les cellules.
Résistance interne
La résistance interne provoque une chute de tension et une génération de chaleur lorsque le courant circule. Un courant plus élevé amplifie l’effet.
La batterie peut donc présenter une tension aux bornes plus faible sous forte charge que sous faible charge, même si la tension nominale reste inchangée.
Outils électriques et équipements mobiles
Les applications telles que les outils électriques, les scooters, les robots et les drones peuvent nécessiter de courtes rafales de courant élevé. Dans ces cas, des cellules à haut débit, des connexions à faible résistance, des chemins thermiques adéquats et un BMS correctement évalué sont importants.
| Profil de charge | Exigence typique | Caractéristiques importantes de la batterie |
|---|---|---|
| Faible consommation continue | Courant stable sur de longues périodes | Capacité et faible autodécharge |
| Charge variable modérée | Modification de la demande actuelle | Capacité énergétique et électrique équilibrée |
| Intermittent haute puissance | Courtes rafales de courant élevé | Cellules à haut débit et réponse thermique |
| Continu haute puissance | Courant élevé et soutenu | Indice de décharge continue et gestion thermique solide |
Pourquoi la conception des connecteurs et du câblage est également importante
Une batterie à courant élevé a besoin de plus que des cellules à haut débit. Les connecteurs, les bandes de nickel, les barres omnibus, les fils, les fusibles, les relais et les interrupteurs ont tous une résistance.
Si un petit composant devient un goulot d'étranglement, la batterie peut ne pas fournir la puissance attendue, même si les cellules elles-mêmes sont capables de le faire.
Coupure de décharge
L'électronique de gestion de la batterie peut empêcher la tension du bloc de tomber en dessous de la limite spécifiée. Cela protège les cellules d'une décharge excessive.
Le seuil doit être défini en fonction des exigences du fabricant de cellules et de produits chimiques plutôt que de supposer qu'il est universel.
Comment un système de gestion de batterie protège-t-il le pack ?
Un système de gestion de batterie, communément appelé BMS, surveille et contrôle les conditions électriques et thermiques importantes au sein de la batterie.
Le BMS est particulièrement important dans les packs multicellulaires car les cellules individuelles ne se comportent pas toujours de manière identique. Même de petites différences peuvent s’accentuer au fil des cycles de charge et de décharge répétés.
Protection contre les surcharges
Le BMS peut surveiller la tension de la cellule ou du pack et arrêter ou réduire la charge lorsqu'une limite supérieure définie est atteinte.
Protection contre les décharges excessives
Le BMS peut déconnecter la charge lorsque la batterie atteint un seuil de tension inférieur défini.
Protection contre les surintensités
Si le courant dépasse la plage de fonctionnement sûre définie, le BMS peut déclencher une réponse de protection. Cela peut aider à protéger les cellules, le câblage, les connecteurs et les composants de commutation.
Protection contre les courts-circuits
Un court-circuit peut créer un courant très important dans un chemin à faible impédance. Les circuits de protection et les fusibles appropriés sont donc des éléments importants de l'architecture du pack.
Surveillance de la température
Des capteurs de température peuvent être positionnés à des points sélectionnés dans le pack. Le BMS peut utiliser les informations de température pour restreindre la charge, la décharge ou les deux lorsque les températures sortent de la plage autorisée.
Équilibrage cellulaire
Les cellules connectées en série peuvent progressivement développer des différences d’état de charge. L'équilibrage permet de réduire ces différences afin que la chaîne de série fonctionne de manière plus uniforme.
Suit les cellules ou les groupes individuels et détecte les conditions proches des limites de fonctionnement définies.
Mesure le courant de charge et de décharge et prend en charge la protection contre les surintensités.
Aide à contrôler le fonctionnement lorsque la température de la cellule ou du pack dépasse la plage autorisée.
Aide à maintenir un état de charge plus cohérent entre les cellules connectées en série.
| Fonction GTC | But | Action de protection typique |
|---|---|---|
| Protection contre les surcharges | Prévenir une tension cellulaire excessive | Arrêter ou limiter la recharge |
| Protection contre les décharges excessives | Prévenir l’épuisement excessif des cellules | Déconnecter la charge |
| Protection contre les surintensités | Prévenir un courant excessif | Déconnecter ou limiter le courant |
| Protection contre les courts-circuits | Répondre aux chemins de courant anormaux | Isolation électrique rapide |
| Protection contre la température | Empêcher le fonctionnement en dehors des limites thermiques | Restreindre la charge ou la décharge |
| Équilibrage | Réduire les différences de tension entre les cellules en série | Courant d'équilibrage contrôlé |
Fonctions intelligentes du BMS
Les plates-formes BMS avancées peuvent assurer la communication via des interfaces telles que CAN, RS485, UART, Bluetooth ou d'autres protocoles, selon la conception.
La communication peut fournir des informations sur l'état de charge, la tension de la batterie, le courant, la température, les alarmes, l'état de fonctionnement et les données de diagnostic.
Pourquoi la sélection BMS doit correspondre au pack
Un BMS doit être compatible avec le nombre de cellules en série, la chimie des cellules, la tension de charge, le courant de décharge, les capteurs de température et l'architecture des connecteurs.
Un BMS conçu pour une plate-forme de tension ou une chimie ne doit pas être automatiquement réutilisé pour un autre pack.
Comment les formats de cellules affectent-ils la conception des packs ?
Le format des cellules détermine bien plus que l’apparence physique. Cela influence la façon dont les cellules sont disposées, refroidies, connectées, fermées, entretenues et protégées.
Cellules cylindriques
Les cellules cylindriques telles que les formats 18650, 21700 et 26650 sont largement utilisées dans les batteries rechargeables. Leurs dimensions cylindriques standardisées peuvent simplifier l’assemblage automatisé et faciliter la création de structures de packs modulaires.
Cependant, les cellules cylindriques créent des espaces entre les cellules adjacentes. Les voies thermiques et la fixation mécanique doivent donc être conçues avec soin.
Cellules de poche
Les cellules en poche utilisent un emballage laminé flexible plutôt qu'une boîte cylindrique ou métallique rigide. Leur forme peut offrir une grande flexibilité d’emballage, ce qui est utile dans les équipements présentant une géométrie interne inhabituelle.
La compression mécanique et la protection contre le gonflement ou la perforation doivent être prises en compte lors de la conception du pack.
Cellules prismatiques
Les cellules prismatiques utilisent une enceinte rectangulaire rigide. Leur géométrie permet de mieux utiliser les espaces rectangulaires, ce qui peut simplifier certaines configurations de grands emballages.
Pourquoi le format des cellules affecte le refroidissement
La chaleur doit voyager de la zone de réaction électrochimique vers le milieu environnant. La géométrie de la cellule détermine le chemin disponible pour que cette chaleur puisse partir.
Un agencement cylindrique étroitement emballé peut avoir un comportement thermique très différent de celui d'une configuration de sachet plat.
| Format de cellule | Caractère structurel principal | Objectif de conception typique |
|---|---|---|
| Cylindrique | Boîtier rond rigide | Espacement des cellules, interconnexion, assemblage automatisé, refroidissement |
| Poche | Boîtier laminé flexible | Support mécanique, compression, gestion du gonflement |
| Prismatique | Boîtier rectangulaire rigide | Densité du pack, chemin thermique, intégration structurelle |
Disposition des cellules
La configuration série-parallèle définit la plate-forme de batterie finale. Une configuration 13S7P, par exemple, indique treize groupes en série et sept cellules parallèles au sein de chaque groupe.
Une telle architecture peut être sélectionnée pour atteindre une tension et une capacité cibles tout en restant dans les limites de la capacité actuelle de chaque cellule individuelle.
Connexions soudées ou mécaniques
Les cellules peuvent être interconnectées via des languettes soudées, des barres omnibus, des connecteurs flexibles ou d'autres méthodes en fonction de la conception du pack.
La résistance de connexion doit rester faible et mécaniquement stable. De mauvaises connexions peuvent produire un échauffement localisé et une perte de tension.
Boîtier de paquet
L'enceinte doit protéger les cellules des chocs, de l'humidité, de la poussière, des vibrations et des contacts accidentels tout en offrant une capacité de ventilation ou de transfert de chaleur suffisante.
Le boîtier doit également permettre un accès approprié aux connecteurs, aux composants de service et aux interfaces de communication.
Le format des cellules est donc une décision de conception au niveau du système. Le plus petit agencement physique n’est pas toujours le meilleur s’il crée des problèmes thermiques, mécaniques, d’assemblage ou de service.
Comment concevoir la gestion thermique ?
La température a une influence majeure sur les performances, la sécurité, le comportement de charge et l’état des cellules à long terme. La gestion thermique doit donc être prise en compte lors de la conception du pack plutôt qu'ajoutée une fois l'architecture électrique terminée.
Génération de chaleur
Le courant circulant à travers la résistance interne génère de la chaleur. Les composants électroniques tels que les MOSFET, les contacteurs, les résistances et les convertisseurs DC-DC peuvent également produire de la chaleur.
Lorsque plusieurs composants fonctionnent à l’intérieur d’un petit boîtier, leur production de chaleur combinée peut augmenter considérablement la température interne du pack.
Dégradés de température
Toutes les cellules d’un pack ne subissent pas le même environnement thermique. Les cellules proches du centre d’un pack dense peuvent retenir plus de chaleur que les cellules proches d’une paroi externe.
Une température inégale peut entraîner un comportement électrique différent entre les cellules, ce qui peut accroître le déséquilibre avec le temps.
Gestion thermique passive
Les stratégies passives peuvent inclure des coussinets thermiques, des plaques conductrices, des dissipateurs de chaleur, un espacement contrôlé des cellules et des boîtiers thermiquement conducteurs.
Ces solutions peuvent fonctionner efficacement lorsque la génération de chaleur est modérée et que l’environnement environnant permet un rejet de chaleur suffisant.
Gestion thermique active
Les systèmes haute puissance peuvent nécessiter de l'air pulsé, un refroidissement liquide ou une autre stratégie active de gestion thermique.
La méthode appropriée dépend de la production de chaleur, de l'espace disponible, des conditions environnementales, des exigences de maintenance et de la complexité du système.
| Stratégie thermique | Utilisation typique | Considération clé |
|---|---|---|
| Espacement des cellules | Packs de puissance modérée | Équilibrer le débit d'air avec la taille du paquet |
| Coussin thermique | Transfert de chaleur du pack au boîtier | Conductivité et compression des matériaux |
| Dissipateur de chaleur | Distribue la chaleur localisée | Zone de contact et résistance thermique |
| Air pulsé | Systèmes de plus grande puissance | Cheminement du flux d'air, poussière, bruit, maintenance |
| Refroidissement liquide | Applications haute puissance | Complexité, étanchéité, pompe, service, contrôle des fuites |
Fonctionnement à haute température
Une température élevée peut accélérer les processus de vieillissement des cellules au lithium. Un pack qui fonctionne de manière répétée à des températures élevées peut subir une perte de capacité plus rapide ou des modifications de la résistance interne.
Fonctionnement à basse température
Les températures froides peuvent augmenter la résistance interne et réduire la puissance disponible. Le chargement à très basse température peut également s’avérer problématique pour certains produits chimiques et conditions.
La logique de gestion de la batterie peut donc restreindre la charge lorsque la température tombe en dehors de la plage acceptable.
Emplacement du capteur thermique
Les capteurs de température doivent être positionnés à un endroit où ils fournissent des informations significatives sur le pack. Mesurer uniquement le mur de l'enceinte peut ne pas représenter avec précision le groupe de cellules le plus chaud.
Les interconnexions à courant élevé et l’électronique de puissance peuvent également mériter une surveillance séparée de la température.
Que faut-il prendre en compte lors du chargement d’une batterie au lithium ?
La charge est un processus électrochimique contrôlé et doit toujours être adaptée à la chimie de la cellule, à la tension du pack, à l'architecture BMS et aux spécifications du chargeur.
Chargement CC/CV
De nombreux systèmes rechargeables au lithium utilisent une méthode de charge à courant constant et à tension constante. Le chargeur fournit initialement un courant contrôlé. Une fois la tension cible atteinte, le chargeur maintient la tension tandis que le courant diminue progressivement.
La tension et le courant de charge exacts dépendent de la chimie de la cellule et de la conception du pack.
Tension de charge
La tension de charge maximale dépend de la chimie. L'application d'une tension incorrecte peut endommager les cellules ou créer une condition de fonctionnement dangereuse.
Courant de charge
Le courant de charge doit être limité à la capacité de charge spécifiée de la cellule ou du pack. Un courant de charge élevé peut augmenter la génération de chaleur et le stress électrochimique.
Compatibilité chargeur et batterie
Le chargeur doit être conçu spécifiquement pour la plate-forme de tension et la chimie de la batterie. Un chargeur destiné à un type de batterie ne doit pas être considéré comme adapté à un autre simplement parce que le connecteur est physiquement similaire.
| Facteur de charge | Pourquoi c'est important | À quoi doit correspondre |
|---|---|---|
| Chimie de la batterie | Détermine les limites de charge | Profil de charge du chargeur |
| Tension du bloc | Définit la tension de charge cible | Tension de sortie du chargeur |
| Courant de charge | Influence la chaleur et le stress cellulaire | Limite de courant de charge de la batterie |
| GTC | Assure la surveillance et la protection | Limites de tension, de courant et de température du BMS |
| Température | Influence la sécurité de charge | Plage de température de charge autorisée |
Chargement à basse température
Certains produits chimiques au lithium ne doivent pas être chargés en dessous d’un seuil de température défini. Le BMS peut donc empêcher la charge jusqu'à ce que les cellules reviennent à une température acceptable.
Conception du boîtier de chargement
Une batterie peut générer de la chaleur pendant la charge, en particulier à un courant plus élevé. Le chargeur, le pack, les câbles et les connecteurs doivent être disposés de manière à ce que la chaleur ne s'accumule pas inutilement.
Pourquoi le remplacement du chargeur est important
Lors du remplacement d'une autre chimie de batterie par un pack au lithium, le chargeur d'origine peut ne pas être compatible. Différentes compositions chimiques ont des courbes de charge et des exigences de tension différentes.
Le chargeur doit donc être traité comme faisant partie du système de batterie plutôt que comme un accessoire indépendant.
Comment les batteries prennent-elles en charge différentes applications ?
Différents équipements nécessitent des caractéristiques de batterie différentes. La même technologie de base au lithium peut prendre en charge des produits très différents, car les cellules et les packs peuvent être configurés pour différentes exigences de tension, de capacité, de puissance et mécaniques.
Les appareils compacts donnent souvent la priorité à la densité énergétique, au faible volume de boîtier, à la sortie stable et à l’intégration avec une électronique de gestion de l’énergie sophistiquée.
Les outils portables peuvent nécessiter de courtes rafales de courant élevé, ce qui rend la capacité de puissance, la faible résistance, le contrôle thermique et les connecteurs durables importants.
Les scooters, les vélos électriques, les voiturettes de golf et les véhicules légers nécessitent un équilibre entre la tension, la capacité, la capacité de courant, le poids et la résistance aux vibrations.
Les robots, les AGV, les machines d'entretien des sols, les systèmes de secours et les instruments portables peuvent nécessiter un fonctionnement stable au cours de cycles de service répétés.
Les systèmes de stockage stationnaires mettent souvent davantage l'accent sur les performances de cycle, la stabilité thermique, la surveillance, la conception des enceintes et la charge contrôlée.
Les équipements de surveillance, les systèmes portables et les appareils autonomes peuvent nécessiter des boîtiers, des connecteurs, une protection et une gestion de la température personnalisés.
Électronique portable
Les petits appareils électroniques accordent généralement une grande importance à la taille du boîtier et à la densité énergétique. L'emballage peut être fin, incurvé ou hautement personnalisé pour s'adapter au boîtier du produit.
Étant donné que l'appareil peut passer de longues périodes en veille et nécessiter soudainement une puissance de traitement maximale, une faible autodécharge et un comportement de tension stable peuvent également être importants.
Scooters électriques et mobilité légère
Les applications de mobilité utilisent souvent des plates-formes de tension telles que 24 V, 36 V, 48 V, 60 V ou 72 V selon l'architecture du système.
Le courant de pointe du moteur peut être considérablement supérieur au courant moyen. Le pack doit donc supporter les demandes d’accélération et de montée de côtes sans chute de tension excessive.
AGV et robots mobiles
Les véhicules à guidage automatique et les robots de service peuvent fonctionner de manière répétée au cours d'une journée de travail. Les spécifications de leurs batteries doivent refléter les cycles de mouvement, les charges du moteur, les possibilités de charge, la charge utile et les conditions environnementales.
La communication entre la batterie et le contrôleur du robot peut également être utile pour les rapports sur l'état de charge et les diagnostics du système.
Matériel médical et industriel
Les appareils médicaux et industriels portables peuvent mettre fortement l'accent sur une tension de sortie prévisible, une faible autodécharge, une fiabilité et une intégration dans le boîtier.
La batterie doit également être conçue en fonction de la procédure de charge et de l'environnement de fonctionnement de l'équipement.
Systèmes de stockage d'énergie
Les applications de stockage stationnaires peuvent donner la priorité à la stabilité chimique, à la capacité de cycle, à la gestion thermique, à la surveillance et à la protection contre les pannes plutôt qu'au poids minimum du paquet.
La chimie LFP est fréquemment envisagée pour ces applications car ses caractéristiques peuvent bien s'aligner sur un fonctionnement stationnaire à cycle long.
Projets de batteries personnalisés
Les projets personnalisés peuvent nécessiter des plates-formes de tension inhabituelles, des positions de connecteurs, des protocoles de communication, des boîtiers compacts ou des dispositions de montage spécialisées.
Le processus d'ingénierie doit commencer par le dessin de l'équipement et le profil de la charge électrique. Cela permet d'éviter de sélectionner une configuration de cellules qui ne peut pas s'adapter au boîtier final ou répondre aux exigences d'alimentation.
| Application | Exigence principale | Objectif d'ingénierie typique |
|---|---|---|
| Electronique grand public | Stockage d'énergie compact | Taille du colis, densité énergétique, protection |
| Outils électriques | Puissance élevée de courte durée | Cellules haut débit, BMS, réponse thermique |
| Mobilité électrique légère | Énergie plus puissance maximale du moteur | Plateforme de tension, capacité, courant, vibration |
| AGV ou robot | Cycles de service répétés | Cycle de vie, communication BMS, gestion thermique |
| Stockage d'énergie | Cyclisme de longue durée | Stabilité thermique, performances de cycle, surveillance |
| Équipement sur mesure | Intégration spécifique à l'application | Dimensions, connecteurs, contrôle, boîtier |
Quels facteurs de sécurité et de transport sont importants ?
La sécurité des batteries est déterminée par l'interaction entre la chimie des cellules, la qualité de fabrication, la conception mécanique, la protection électrique, le contrôle de la charge, la gestion thermique et les conditions de fonctionnement.
Protection physique
Les cellules doivent être protégées contre l’écrasement, la perforation, les vibrations excessives et tout contact accidentel avec des objets conducteurs.
L'enceinte et les supports internes doivent maintenir les cellules en toute sécurité tout en évitant les contraintes mécaniques inutiles.
Protection électrique
Les fusibles, les disjoncteurs, les étages de protection MOSFET, les contacteurs et la logique BMS peuvent tous jouer un rôle dans la prévention ou la limitation des conditions de courant anormales.
L'architecture de protection doit être conçue autour des scénarios de courant maximum et de panne du pack.
Protection thermique
Les capteurs de température et la logique de protection aident à empêcher tout fonctionnement en dehors des limites acceptables. Heat devrait également avoir un chemin prévisible hors du peloton.
Isolation
Les batteries connectées en série peuvent atteindre des tensions relativement élevées. L'isolation électrique entre les pièces conductrices, les groupes de cellules, les jeux de barres et les surfaces du boîtier est donc essentielle.
Considérations relatives au transport
Les piles et batteries au lithium sont réglementées pour le transport en raison de leur énergie électrochimique stockée et du danger potentiel dans certaines conditions.
Le transport international peut nécessiter des documents tels que la documentation des tests UN38.3, des informations sur les données de sécurité, les évaluations du transport, un emballage approprié, un étiquetage et des procédures d'expédition spécifiques au mode.
Les exigences peuvent différer selon le type de batterie, la puissance nominale, l’état de charge, la disposition de l’emballage et le mode de transport.
| Zone de sécurité | Préoccupation principale | Approche de conception |
|---|---|---|
| Mécanique | Écrasement, impact, vibration | Logement sécurisé et soutien cellulaire |
| Électrique | Court-circuit et surintensité | Fusible, BMS, commutation, isolation |
| Thermique | Température excessive | Surveillance des capteurs et dissipation thermique |
| Chargement | Tension ou température incorrecte | Chargeur et commandes de charge compatibles |
| Transport | Manipulation et conformité réglementaire | Tests, emballage, étiquetage, documentation |
Pourquoi la certification doit être liée au produit réel
Les documents de certification et de transport ne sont utiles que lorsqu'ils correspondent à la configuration réelle de la cellule ou du pack fourni.
Un document délivré pour un modèle de batterie ne doit pas automatiquement être considéré comme couvrant une construction sensiblement différente.
Pourquoi la qualité de l'assemblage est importante
La sécurité des batteries ne dépend pas uniquement de la chimie des cellules. La qualité du soudage, le routage des connecteurs, les matériaux d'isolation, l'assemblage du BMS, l'emplacement du capteur de température, l'installation des fusibles et la construction du boîtier influencent tous le produit fini.
Quelles erreurs courantes de sélection de batterie doivent être évitées ?
Les problèmes de batterie les plus courants ne proviennent pas nécessairement de cellules défectueuses. Beaucoup commencent par des spécifications incomplètes ou des composants incompatibles.
- Choisir par capacité uniquement :Un indice Ah plus élevé ne garantit pas une capacité de décharge suffisante.
- Ignorer la tension du système :La tension de la batterie doit correspondre à l'architecture électrique de l'équipement.
- Ignorer le courant de pointe :Le démarrage et l'accélération du moteur peuvent nécessiter beaucoup plus de courant que le fonctionnement moyen.
- Utiliser la mauvaise chimie :Différentes compositions chimiques ont des caractéristiques de tension, thermiques, de charge et de cycle différentes.
- Utiliser un chargeur inadapté :Les profils de charge doivent correspondre à la chimie de la batterie et à la tension du pack.
- Sous-estimation de la charge thermique :Les packs à courant élevé nécessitent un chemin clair pour la dissipation de la chaleur.
- Ignorer le BMS :Les limites de protection doivent correspondre à la configuration exacte des cellules série-parallèle.
- Ignorer les dimensions :Une batterie répondant aux exigences électriques peut toujours être impossible à installer.
- Ignorer les connecteurs :Le courant nominal du connecteur et l'ajustement mécanique font partie de la conception électrique.
- Ignorer la température de fonctionnement :Les conditions chaudes et froides peuvent modifier le comportement de la batterie.
Le problème de la capacité uniquement
Une batterie avec deux fois la capacité nominale ne fournit pas automatiquement deux fois les performances utilisables du système. Si l'équipement nécessite un courant de crête élevé et que les cellules sélectionnées sont conçues pour une décharge à faible taux, la tension peut chuter considérablement sous charge.
Le problème de tension uniquement
Une tension nominale adaptée est nécessaire mais pas suffisante. Deux packs avec la même tension peuvent avoir une capacité, un courant continu, un courant de crête, une chimie, un BMS et des dimensions mécaniques très différents.
Le problème du remplacement du chargeur
Une erreur courante lors du remplacement de la batterie est de conserver le chargeur d'origine. Les batteries au plomb, Ni-MH et au lithium n'utilisent pas nécessairement la même méthode de chargement.
Le chargeur doit être adapté à la tension et à la composition chimique de la batterie de remplacement.
Le problème de l'enceinte
Les concepteurs de batteries se concentrent parfois sur la disposition des cellules et ne considèrent le boîtier que plus tard. Cela peut créer des compromis difficiles en matière d'accès aux connecteurs, de refroidissement, de facilité d'entretien et de protection mécanique.
Le problème thermique après coup
Un pack qui fonctionne bien lors d'un court test peut chauffer considérablement lors d'un fonctionnement continu. Le comportement thermique doit donc être testé dans le cadre du cycle de service réel ou représentatif.
Le problème des documents
Les systèmes de batteries nécessitent des informations techniques claires. Le modèle de batterie, la configuration des cellules, la tension, la capacité, les limites du BMS, le type de connecteur, les exigences du chargeur, les dimensions et l'orientation de l'installation doivent être documentés de manière cohérente.
Que doit inclure une spécification de batterie professionnelle ?
Une spécification professionnelle permet aux ingénieurs, aux équipes d'approvisionnement, aux fabricants et aux intégrateurs d'équipements de travailler à partir des mêmes informations techniques.
| Zone de spécification | Informations à définir | Pourquoi c'est important |
|---|---|---|
| Chimie | LFP, NMC, LCO, NCA ou autre chimie définie | Détermine la tension et les caractéristiques de fonctionnement |
| Format de cellule | 18650, 21700, 26650, pochette, prismatique ou autre format | Affecte la conception mécanique et thermique |
| Configuration en série | Nombre de cellules ou de groupes en série | Définit la plate-forme de tension |
| Configuration parallèle | Nombre de cellules ou de groupes parallèles | Définit la capacité et la capacité actuelle |
| Tension nominale | Tension du pack dans des conditions spécifiées | Doit correspondre à l’architecture de l’équipement |
| Capacité | Valeur nominale Ah et conditions de test | Définit la capacité de stockage de charge |
| Courant de décharge | Limites de courant continu et de pointe | Assure l’adéquation à la charge réelle |
| Courant de charge | Plage de courant de charge spécifiée | Prend en charge un comportement de charge correct |
| GTC | Tension, courant, température, équilibrage, communication | Définit la protection et l'interface système |
| Dimensions | Longueur, largeur, hauteur | Confirme la compatibilité de l'installation physique |
| Connecteur | Type de connecteur d'alimentation et de signal | Assure la compatibilité électrique et mécanique |
| Environnement | Température de fonctionnement et de charge, humidité, vibrations | Correspond au pack à l'application |
| Transport | Documentation de test et d'expédition applicable | Prend en charge une logistique conforme |
Commencez par le profil de charge de l'équipement
Avant de sélectionner les cellules, identifiez la tension de l'équipement, le courant moyen, le courant maximum, la durée de fonctionnement, les périodes de veille et le cycle de service attendu.
Pour les équipements motorisés, le courant de démarrage doit être mesuré ou calculé plutôt qu'estimé à partir de la consommation moyenne du moteur.
Définir la plateforme de tension
Choisissez une tension nominale qui correspond à l'électronique de l'équipement, au contrôleur de moteur, à l'onduleur et au chargeur.
Le nombre de cellules en série doit ensuite être calculé à partir de la chimie sélectionnée et de la plate-forme de tension requise.
Définir les besoins énergétiques
Estimez la consommation d’énergie quotidienne ou par cycle en utilisant le cycle de service réel. Tenez ensuite compte des pertes de conversion, de la profondeur de décharge utilisable, des effets de la température et d'autres limitations du système.
Définir les besoins en énergie
Déterminez le courant attendu le plus élevé et combien de temps il durera. Ceci est particulièrement important pour les moteurs, les compresseurs, les pompes, les outils et les machines mobiles.
Définir les contraintes physiques
Indiquez les dimensions du compartiment à piles et les points de montage disponibles. Les spécifications doivent également indiquer l'emplacement du connecteur, la direction de sortie du câble, l'accès au service, l'espace de ventilation et l'orientation du montage.
Définir les exigences thermiques
Indiquez la température ambiante attendue la plus élevée, la température attendue la plus basse, le cycle de service et les conditions de refroidissement disponibles.
Définir l'architecture BMS
Le BMS doit correspondre au nombre de cellules en série, aux besoins en courant, à la tension de charge, aux capteurs de température, à la méthode d'équilibrage et à l'interface de communication.
Définir les exigences de recharge
La tension de sortie exacte du chargeur, le courant, le connecteur et la méthode de contrôle doivent être définis avant que la conception de la batterie ne soit finalisée.
Définir la qualité et les tests
Les procédures qualité peuvent inclure le dépistage des cellules, les tests de capacité, les contrôles de résistance interne, l'inspection des soudures, les tests d'isolation, les tests fonctionnels BMS, les tests de charge-décharge, l'inspection dimensionnelle et la vérification finale de l'emballage.
- Définir l'équipement :Identifiez la tension, la charge moyenne, la charge de pointe, le cycle de service et l'environnement de fonctionnement.
- Sélectionnez la chimie :Comparez l'énergie, la puissance, le comportement thermique, les exigences de cycle et l'adéquation des applications.
- Calculer la disposition des cellules :Établissez une configuration en série et en parallèle en fonction des exigences de tension et de capacité.
- Spécifiez la capacité actuelle :Définissez les exigences de décharge continue et de pointe ainsi que le courant de charge autorisé.
- Concevoir le BMS :Adaptez les fonctions de protection, d’équilibrage, de détection et de communication au pack.
- Conception de la gestion thermique :Créez un chemin thermique clair pour les cellules et l’électronique de puissance.
- Concevoir l'enceinte :Confirmez les dimensions, le montage, la ventilation, la protection et l'accès au service.
- Définir la recharge :Faites correspondre la tension, le courant, le connecteur et le comportement du contrôle du chargeur au pack.
- Vérifier la sécurité :Examinez les exigences en matière d'isolation électrique, de protection contre les courts-circuits, de protection contre la température et de transport.
- Validation complète :Testez le pack fini dans des conditions électriques, thermiques, mécaniques et environnementales représentatives.
Que doit fournir un acheteur avant de demander une configuration personnalisée ?
- Tension de l'équipement :Fournir une tension de fonctionnement nominale et admissible.
- Informations sur le chargement :Indiquez le courant moyen, maximum et de démarrage ou transitoire, le cas échéant.
- Durée de fonctionnement :Définissez la durée d’exécution prévue par cycle et la fréquence d’utilisation.
- Compartiment à piles :Fournissez la longueur, la largeur, la hauteur, les points de montage et l’espace de refroidissement disponible.
- Exigences du connecteur :Fournir les exigences en matière de connecteur d’alimentation et d’interface de communication.
- Système de recharge :Définissez la tension, le courant, le connecteur et la méthode de charge du chargeur.
- Environnement:Indiquez la température, l’humidité, les vibrations, la poussière et l’exposition extérieure attendues.
- Interface de contrôle :Définissez si l'équipement nécessite CAN, RS485, UART, Bluetooth ou une autre interface de communication.
Une spécification construite de cette manière fournit une base beaucoup plus solide pour l’adéquation des produits. Cela réduit également le risque de découvrir des incompatibilités électriques ou mécaniques après le début de la fabrication.
Foire aux questions
Quel est le principal avantage d’une batterie au lithium rechargeable ?
Les batteries au lithium rechargeables peuvent combiner une énergie spécifique relativement élevée avec des configurations flexibles de tension et de capacité. Ils sont utilisés dans de nombreuses applications portables, industrielles, de mobilité et de stockage d'énergie.
Quelle est la différence entre la tension et la capacité ?
La tension décrit le potentiel électrique de la batterie, tandis que la capacité décrit la quantité de charge électrique que la batterie peut fournir dans des conditions spécifiées. La tension est mesurée en volts et la capacité est normalement mesurée en ampères-heures.
Comment est estimée l’énergie de la batterie ?
Une estimation simplifiée est l’énergie en wattheures égale à la tension nominale multipliée par la capacité en ampères-heures. L'énergie réellement utilisable dépend des conditions de décharge, de la température, des limites de gestion de la batterie, des pertes de conversion et de la méthode de test spécifiée.
Que signifie 10S3P ?
10S3P indique dix groupes de séries et trois cellules ou groupes parallèles dans chaque position de série. La tension et la capacité finales dépendent de la tension et de la capacité de chaque cellule.
Pourquoi un BMS est-il nécessaire ?
Un BMS peut surveiller la tension, le courant et la température, protéger la batterie contre des conditions de fonctionnement anormales et gérer l'équilibrage des cellules dans les packs multi-cellules. Ses fonctions exactes dépendent de la conception de la batterie.
Chaque chimie du lithium peut-elle utiliser le même chargeur ?
Non. La tension de charge et le comportement de charge dépendent de la chimie et de la configuration des cellules. Le chargeur doit être adapté à la plate-forme de tension et à la chimie exacte de la batterie.
Qu’est-ce que le taux C ?
Le taux C exprime le courant par rapport à la capacité de la batterie. Par exemple, une décharge de 1C pour une batterie de 20 Ah correspond à 20 A, sous réserve des conditions de fonctionnement spécifiées de la batterie.
Pourquoi une batterie de grande capacité peut-elle toujours ne pas convenir à un outil électrique ?
La capacité décrit la charge stockée, mais un outil électrique peut nécessiter un courant instantané élevé. Les cellules, les interconnexions, le BMS, le câblage et les connecteurs doivent tous prendre en charge les niveaux de décharge de pointe et continus requis.
Quelle est la différence entre la chimie LFP et NMC ?
Le LFP est connu pour sa forte stabilité thermique et ses caractéristiques de cycle long, tandis que le NMC est généralement sélectionné pour sa densité énergétique plus élevée et ses performances énergétiques équilibrées. Le choix correct dépend des exigences de l'équipement et de l'environnement d'exploitation.
Quels formats de cellules sont couramment utilisés ?
Les formats courants incluent les cellules cylindriques, en pochette et prismatiques. Les formats cylindriques incluent des exemples tels que 18650, 21700 et 26650. Le format affecte la disposition mécanique, la gestion thermique, l'assemblage et la conception du boîtier.
Pourquoi la gestion thermique est-elle importante ?
Le flux de courant crée de la chaleur à l’intérieur des cellules et des composants électriques. Une température excessive peut affecter les performances, le comportement de charge, le vieillissement et la sécurité, c'est pourquoi les batteries haute puissance nécessitent un chemin thermique approprié.
Les batteries au lithium peuvent-elles fonctionner par temps froid ?
Ils peuvent fonctionner dans la plage de température spécifiée pour la cellule, mais les températures froides peuvent réduire la puissance disponible et augmenter la résistance interne. La charge à basse température peut également nécessiter des restrictions en fonction de la chimie et de la conception des cellules.
Un vieux chargeur au plomb peut-il être utilisé avec une batterie au lithium ?
Pas automatiquement. Les batteries au plomb et au lithium utilisent des comportements de charge et des exigences de tension différents. Le chargeur doit être confirmé comme étant compatible avec la composition chimique de la batterie de remplacement et la tension du bloc avant utilisation.
Quelles protections de sécurité une batterie doit-elle avoir ?
Selon la conception, les protections peuvent inclure une surcharge, une décharge excessive, une surintensité, un court-circuit, une surchauffe, un déséquilibre des cellules et une isolation électrique appropriée. Des fusibles et d'autres composants de protection peuvent également être nécessaires.
Quels documents peuvent être nécessaires pour le transport international de batteries ?
En fonction du type de batterie, du mode de transport et de la juridiction, la documentation peut inclure des informations sur les tests liés à UN38.3, des informations sur les données de sécurité, des évaluations de transport, des spécifications d'emballage, des étiquettes et d'autres documents d'expédition requis.
Combien de temps une batterie au lithium peut-elle durer ?
La durée de vie varie en fonction de la chimie, de la profondeur de décharge, des taux de charge et de décharge, de la température, des conditions de stockage, de la qualité des cellules et de la stratégie de gestion des packs. Les chiffres de durée de vie doivent toujours être interprétés en fonction des conditions de test dans lesquelles ils ont été mesurés.
Qu’est-ce qui fait que la capacité de la batterie diminue avec le temps ?
La capacité peut diminuer progressivement en raison du vieillissement électrochimique, de la température de fonctionnement élevée, du courant élevé, des cycles profonds, de l'état de charge élevé prolongé et d'autres facteurs de stress. Le comportement exact au vieillissement dépend de la chimie cellulaire et des conditions de fonctionnement.
Pourquoi les cellules doivent-elles être équilibrées ?
Les cellules connectées en série peuvent développer différents états de charge au fil du temps. L'équilibrage permet de réduire ces différences afin qu'aucune cellule individuelle n'atteigne une limite de tension beaucoup plus tôt que les autres.
Une batterie peut-elle être personnalisée pour une machine spécifique ?
Oui. Un pack personnalisé peut être conçu en fonction de la tension, de la capacité, du format de cellule, de la configuration série-parallèle, du BMS, de la communication, des connecteurs, des dimensions du boîtier, du montage et des exigences environnementales, à condition que la conception résultante soit techniquement validée.
Quelles informations doivent être fournies pour un projet de batterie personnalisé ?
Les informations utiles incluent la tension de l'équipement, le courant moyen et maximal, le cycle de service, la durée de fonctionnement, l'espace disponible pour la batterie, la méthode de montage, les exigences en matière de connecteurs, l'interface de communication, la méthode de charge, la température ambiante et l'exposition environnementale prévue.
Pourquoi la batterie et le chargeur devraient-ils être traités comme un seul système ?
Le chargeur détermine la manière dont la batterie est chargée électriquement, tandis que la chimie de la batterie et le BMS déterminent les conditions de charge acceptables. Une inadéquation de ces composants peut produire de mauvaises performances ou des conditions dangereuses.
Que faut-il vérifier avant de remplacer une batterie par une chimie de lithium différente ?
Vérifiez la tension nominale, la tension de charge maximale, le courant de charge, le courant de décharge, l'architecture BMS, la compatibilité du chargeur, les dimensions physiques, la disposition des connecteurs, les conditions thermiques et la plage de tension autorisée du contrôleur d'équipement.
Comment une meilleure ingénierie des batteries peut-elle améliorer les performances du système ?
Les performances de la batterie sont en fin de compte le résultat de nombreuses décisions interconnectées. La chimie des cellules détermine le comportement électrochimique de base, mais la batterie finale dépend tout autant de la configuration série-parallèle, du BMS, des connexions électriques, du chargeur, de la conception thermique, du boîtier et du contrôleur de l'équipement.
C'est pourquoi sélectionner une batterie par un seul numéro est rarement suffisant. La tension doit correspondre à l'équipement. La capacité doit correspondre à la durée d’exploitation requise. Le courant continu et de pointe doit correspondre au profil de charge. Les paramètres de charge doivent correspondre à la chimie sélectionnée. La conception thermique doit tenir compte du cycle de service réel. Le BMS doit être compatible avec la configuration exacte de la cellule.
La structure physique est tout aussi importante. Les cellules cylindriques, les cellules en poche et les cellules prismatiques offrent différentes possibilités de conditionnement. Le format choisi doit s'adapter au compartiment batterie tout en laissant suffisamment de place pour l'isolation, les connexions, le refroidissement, l'électronique de protection et l'accès au service.
L'application a une influence majeure sur la conception finale. Un petit appareil électronique peut privilégier la compacité et la densité énergétique. Un outil électrique peut donner la priorité à une capacité de décharge élevée. Un scooter électrique peut avoir besoin d’un équilibre entre l’énergie et le courant de pointe du moteur. Un robot industriel peut mettre l’accent sur des cycles de service et une communication répétés. Un système de stockage stationnaire peut mettre l'accent sur les performances de cycle, la stabilité thermique et la surveillance.
La sécurité doit rester partie intégrante de chaque étape de conception. La protection contre les surcharges, les décharges excessives, les surintensités, les courts-circuits, les températures excessives et le déséquilibre des cellules doit être intégrée dans l'architecture électrique plutôt que traitée après coup.
Le transport et la documentation font également partie de l'ingénierie professionnelle des batteries. Les expéditions internationales peuvent nécessiter des tests, un emballage, un étiquetage et des documents de transport définis, tandis que l'approvisionnement du projet peut nécessiter des spécifications, des dessins et des dossiers d'inspection clairs.
Pour les fabricants d’équipements et les intégrateurs de systèmes, l’approche la plus utile consiste à commencer par les conditions de fonctionnement réelles et à remonter vers la configuration de la batterie. Cela crée une relation plus claire entre la charge de l'équipement, la chimie de la batterie, la disposition des cellules, le BMS, le chargeur, le système thermique, le boîtier et le comportement de fonctionnement attendu.
Un correctement conçuBatterie au lithium-ionest donc bien plus qu'un groupe de piles rechargeables. Il s'agit d'un système d'alimentation coordonné conçu autour d'une charge électrique spécifique, de conditions environnementales, d'une structure mécanique, d'une stratégie de charge et d'une architecture de protection.
Besoin d'une configuration de batterie au lithium pour votre équipement ?
Puissance Vcellprend en charge les solutions de batteries rechargeables spécifiques aux applications couvrant les plates-formes de tension, les formats de cellules cylindriques et autres, les configurations série-parallèle, la protection BMS, les connecteurs, les boîtiers et les exigences de packs personnalisés. Pour les spécifications techniques et les discussions sur le projet,Contactez-nous.
